De geometrie van het terrein: hoe vergroot je je in- en uitloophoeken voor maximale prestaties?

Het geluid is onmiskenbaar. Dat hartverscheurende gekraak van plastic en metaal wanneer je bumper de onderkant van een steile helling kust. Voor elke offroader die zijn voertuig serieus neemt, is dit een bekend en frustrerend scenario. De eerste reflex is vaak om te kijken naar de standaardoplossingen: grotere banden, een liftkit of een stoere offroadbumper. Hoewel deze aanpassingen een rol spelen, pakken ze zelden de kern van het probleem aan.

De waarheid is complexer en, eerlijk gezegd, veel interessanter. Het optimaliseren van je terreinprestaties is geen boodschappenlijstje van onderdelen. Het is een oefening in ruimtelijk inzicht en mechanische logica. De sleutel ligt niet in losse aanpassingen, maar in het begrijpen van de geometrische hefbomen van je chassis. Een verbetering aan de voorkant (de inloophoek) heeft onvermijdelijke gevolgen voor het midden (de buikhoek) en de achterkant (de uitloophoek). Elke keuze is een compromis.

Maar wat als de ware sleutel niet lag in het simpelweg hoger maken van je wagen, maar in het slimmer maken van je keuzes? Dit artikel doorbreekt de mythes en leert je denken als een trial-instructeur. We gaan de geometrie van je 4×4 ontleden, van de neus tot de staart. Je leert niet alleen welke aanpassingen werken, maar vooral *waarom* ze werken en wat de onverwachte nadelen zijn, specifiek binnen de context van de Belgische wetgeving en de GOCA-keuring.

In de volgende secties duiken we diep in elk aspect van de terreinhoeken van je voertuig. We analyseren de voor- en nadelen van populaire aanpassingen, de fysica achter het vastlopen en de technieken om schade te voorkomen, zodat je de volgende keer met vertrouwen en zonder schrammen die steile helling bedwingt.

Lierbumper of origineel bijzagen: wat geeft de beste inloophoek?

De meest directe manier om de inloophoek te vergroten, is door de massa voor je voorwielen te verminderen. Twee populaire methodes domineren de discussie: een aftermarket lierbumper monteren of de originele bumper bijsnijden. Beide hebben drastisch verschillende gevolgen voor de geometrie, het gewicht en, cruciaal in België, de legaliteit.

Een lierbumper, vaak van staal, is ontworpen voor een maximale inloophoek. Hij is korter en loopt schuiner op. Het nadeel is het aanzienlijke gewicht. Dit extra gewicht drukt de voorvering samen, wat de gewonnen hoogte deels tenietdoet en de dynamische eigenschappen van de wagen verandert. Bovendien is de Belgische keuringsrealiteit streng. Een stalen bumper zonder correcte homologatie of met scherpe randen kan leiden tot een afkeur bij de GOCA, omdat deze een groter risico vormt voor voetgangers.

Het bijzagen van de originele bumper is een lichtere en goedkopere oplossing. Je verwijdert simpelweg de onderste, uitstekende delen van het plastic. Dit verbetert de inloophoek significant zonder extra gewicht toe te voegen. Het is echter een permanente aanpassing. Eenmaal gezaagd, is er geen weg terug, wat de verkoopwaarde kan beïnvloeden. De sleutel hier is een nette afwerking zonder scherpe randen te creëren. Zolang de aanpassing subtiel en veilig is uitgevoerd, wordt dit bij de keuring vaak oogluikend toegestaan, maar garanties zijn er nooit.

De keuze hangt dus af van je prioriteiten: de functionaliteit en het herstelvermogen van een lierbumper versus de eenvoud en het lichte gewicht van een bijgezaagde bumper, altijd afgewogen tegen de strenge blik van de keurmeester.

Waarom is de buikhoek belangrijker dan bodemvrijheid bij lange wielbasis?

Bodemvrijheid, de afstand tussen de grond en het laagste punt van je chassis, lijkt de heilige graal. Toch is het voor voertuigen met een lange wielbasis (LWB), zoals een Land Rover Defender 110 of een Nissan Patrol, vaak een misleidende statistiek. De échte beperkende factor op heuveltoppen en scherpe knikken in het terrein is de buikhoek (breakover angle). Dit is de hoek gevormd door de wielen en het laagste punt van de auto halverwege de wielbasis.

Stel je de wielbasis voor als een geometrische hefboom. Hoe langer de hefboom (de afstand tussen voor- en achteras), hoe kleiner de hoek die je kunt overbruggen zonder met de ‘buik’ van de auto op de top van de hindernis te stranden. Een korte wagen zoals een Suzuki Jimny kan over een scherpe top ‘wippen’, terwijl een lange Defender 110 als een wip vast komt te zitten, met de wielen in de lucht en het chassis op de grond.

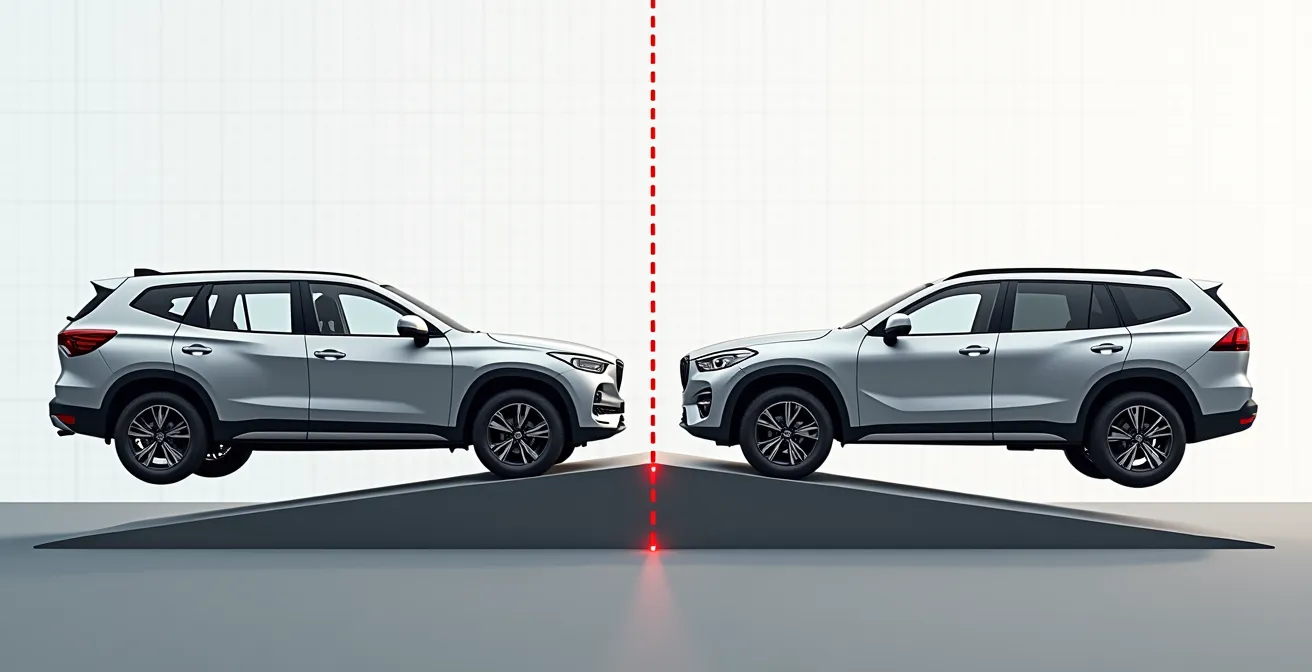

Deze visualisatie toont het probleem perfect. Zelfs met identieke bodemvrijheid, zal de wagen met de lange wielbasis vastlopen. Daarom is voor LWB-eigenaars het verhogen van de bodemvrijheid via een suspension lift of grotere banden cruciaal om die buikhoek te verbeteren. Elke centimeter extra hoogte telt hier dubbel. De onderstaande tabel, gebaseerd op een technische analyse van terreinvoertuigen, illustreert dit met concrete cijfers.

Voor de LWB-rijder is de strategie dus duidelijk: maximaliseer de buikhoek. Dit betekent niet alleen focussen op de hoogte, maar ook op het beschermen van het chassis met rocksliders, die kunnen fungeren als glijders in plaats van ankerpunten.

Trekhaak als ploeg: hoe voorkom je dat je vastankeret bij het uitrijden?

De inloophoek krijgt vaak alle aandacht, maar de uitloophoek (departure angle) is net zo belangrijk. Dit is de maximale hoek die de achterkant van je voertuig kan hebben zonder de grond te raken bij het verlaten van een helling of greppel. De grootste vijand van een goede uitloophoek is bijna altijd de trekhaak. Gemonteerd ver onder de bumper, fungeert hij als een ploeg of een anker dat zich genadeloos ingraaft in de grond.

Het resultaat? Je zit vast, niet omdat je wielen geen grip hebben, maar omdat het chassis fysiek wordt tegengehouden. Het verwijderen van de trekhaak is de meest effectieve oplossing. Een praktijkvoorbeeld toont de enorme impact. Volgens een test in de Ardennen met een Toyota Hilux, verbeterde het simpelweg demonteren van de standaard trekhaak de uitloophoek van een matige 23° naar een zeer capabele 31°. Dit is het verschil tussen vastzitten en doorrijden.

Voor wie de trekcapaciteit niet permanent wil opgeven, zijn er compromissen. Een afneembare kogel is het absolute minimum om te verwijderen voor elke offroadrit. Een stap verder is een ‘high-clearance’ aftermarket bumper waarin de trekhaakbevestiging hoger is geïntegreerd. Een ‘receiver hitch’ systeem biedt ook flexibiliteit: de haak kan worden verwijderd en vervangen door een sleepoog. De eerder genoemde test toonde aan dat een high-clearance receiver nog steeds een respectabele 28° opleverde, een werkbaar compromis.

De strategie voor de achterzijde is dus een compromis-analyse. Als je de trekhaak zelden gebruikt, overweeg dan om hem enkel te monteren wanneer nodig. Als je hem frequent nodig hebt, investeer dan in een systeem dat de uitloophoek maximaliseert. Een afneembare kogel is geen optie, het is een verplichting voor serieus terreinrijden.

De aanloopfout die je spatborden verbuigt bij maximale invering

De inloophoek die je meet als de auto stilstaat, de statische hoek, is niet het hele verhaal. In de praktijk is de dynamische vrijloophoek veel belangrijker. Dit is de werkelijke ruimte die je hebt wanneer de ophanging maximaal wordt samengedrukt tijdens het naderen van een obstakel. Veel bestuurders maken hier een cruciale, en dure, fout.

Wanneer je een steile helling of een groot rotsblok benadert, comprimeert de voorvering. Door de geometrie van de meeste veersystemen beweegt het wiel niet alleen omhoog, maar ook lichtjes naar achteren, richting de achterkant van de wielkast. Als je op dat moment je stuurwielen hebt gedraaid, bijvoorbeeld omdat je schuin probeert aan te rijden, kan de buitenrand van de band contact maken met de bumperhoek of de rand van het spatbord. Het resultaat is een verbogen spatbord of een beschadigde bumper.

De oplossing is puur technisch en vereist discipline. Zoals een instructeur van de 4×4 Cursus Terreinrijden in Nederland benadrukt, is de correcte techniek essentieel. Zijn advies is een gouden regel in het terreinrijden:

Nader steile obstakels altijd met de wielen zo recht mogelijk om contact met bumperhoeken te voorkomen

– VVC Adventure instructeur, 4×4 Cursus Terreinrijden Nederland

Door het obstakel recht te benaderen, zorg je ervoor dat het wiel in de positie van maximale ruimte binnen de wielkast omhoog en naar achteren beweegt. Pas nadat het voorwiel de top van het obstakel heeft bereikt, kun je eventueel beginnen sturen. Dit anticiperen op de dynamische geometrie is wat een ervaren rijder onderscheidt en wat je dure reparaties aan het plaatwerk bespaart.

Helpt een body-lift eigenlijk wel voor je inloophoek of is het puur optisch?

Een ‘body-lift’ is een populaire en relatief goedkope aanpassing waarbij er blokken tussen het chassis en de carrosserie worden geplaatst. De auto lijkt hoger, maar dit is een van de grootste misverstanden in de 4×4-wereld. Een body-lift verbetert de inloop-, uitloop- of buikhoek op zichzelf niet. Het chassis, de bumpers, de ophanging en de assen – alle componenten die de terreinhoeken bepalen – blijven op exact dezelfde hoogte ten opzichte van de grond.

Waarom wordt het dan gedaan? Het enige echte voordeel van een body-lift is dat het ruimte creëert in de wielkasten voor grotere banden. En het zijn die grotere banden die wél de bodemvrijheid en de terreinhoeken verbeteren. De hoogte van het chassis wordt namelijk enkel bepaald door de afstand van het centrum van de as tot de grond, oftewel de straal van de band. Verhoog je de diameter van je banden met 4 inch, dan til je de assen en het hele chassis met 2 inch op.

De berekeningen tonen aan dat een 2 inch body-lift gecombineerd met 4 inch grotere banden resulteert in een effectieve chassis-lift van slechts 2 inch. De body-lift is dus puur een faciliterende aanpassing, geen directe verbetering. Bovendien brengt het nadelen met zich mee, zoals een hoger zwaartepunt en de noodzaak om diverse componenten (stuurkolom, versnellingspoken, leidingen) te verlengen. In België vereist een dergelijke aanpassing bovendien een complexe en dure individuele goedkeuringsprocedure bij de GOCA.

De conclusie is duidelijk: zie een body-lift niet als een oplossing voor je terreinhoeken. Het is een middel om een doel te bereiken (grotere banden monteren), maar het is de investering en de administratieve rompslomp zelden waard als een suspension lift een directere en mechanisch betere oplossing biedt.

Hoe rijd je over een hoge steen zonder je differentieel te raken?

Het laagste punt onder je assen is bijna altijd de ‘bol’ van je differentieel. Dit is een kwetsbaar onderdeel, gegoten uit staal of aluminium, en een harde klap op een rots kan desastreuze gevolgen hebben. Veel beginnende rijders proberen instinctief een hoog obstakel, zoals een grote steen, te ‘straddelen’: ze proberen de steen tussen de wielen door te laten gaan. Dit is de meest gemaakte fout en de snelste weg naar een beschadigd differentieel.

De correcte techniek vraagt om een tegenintuïtieve benadering: plaats je wiel bewust op het obstakel. Door één wiel over de top van de steen te laten rijden, til je die hele kant van de as op. Hierdoor komt het differentieel, dat zich in het midden van de as bevindt, ook omhoog en passeert het veilig over de hindernis. Deze techniek vereist precisie en controle, en moet altijd langzaam en in lage gearing worden uitgevoerd.

De effectiviteit van deze techniek wordt bewezen in de praktijk. Een analyse van trainingen in het Belgische 4×4-park Bilstain toonde aan dat van de 200 deelnemers in 2023, slechts een fractie (5%) schade aan het differentieel opliep. In alle gevallen was de oorzaak het negeren van de wielplaatsingstechniek en het proberen te ‘straddelen’ van rotsen. Het bewijst dat techniek vaak belangrijker is dan de dikste beschermplaat.

Natuurlijk biedt een stalen differentieelbeschermer extra gemoedsrust, en is het een relatief goedkope en slimme investering. Maar het mag nooit een excuus zijn om een slechte techniek te gebruiken. Leer je auto kennen, weet waar je wielen zich bevinden en plaats ze met de precisie van een chirurg.

Hoe til je de auto veilig op aan de zijkant met een Hi-Lift jack?

Een Hi-Lift (of farm jack) is een iconisch stuk gereedschap in de 4×4-wereld. Het kan een voertuig veel hoger tillen dan een standaardkrik en kan ook als handlier worden gebruikt. Maar het is ook een van de gevaarlijkste gereedschappen als het verkeerd wordt gebruikt. De sleutel tot veilig gebruik ligt in de aangrijpingsgeometrie: je hebt specifieke, oersterke punten nodig om de jack te kunnen plaatsen.

Standaard bumpers of de carrosserie zelf zijn absoluut ongeschikt. Ze zullen verbuigen of doorboren onder de geconcentreerde kracht van de jack. Een Hi-Lift is enkel bruikbaar in combinatie met stalen aftermarket bumpers of, idealiter, rocksliders. Deze zijn ontworpen om het volledige gewicht van de wagen op één punt te dragen. Zonder deze aangrijpingspunten is een Hi-Lift nutteloos gewicht in je koffer.

Het gebruik zelf vereist een strikt protocol, vooral op onstabiele ondergrond zoals in de modderige paden van de Ardennen. De krik kan wegglijden of omvallen met catastrofale gevolgen. Een brede voetplaat (‘base plate’) is essentieel op zachte grond. De hendel van de Hi-Lift staat onder enorme spanning en kan met geweld terugslaan. Houd je hoofd en lichaam altijd uit de bewegingsbaan van de hendel. En de allerbelangrijkste regel: werk nooit, maar dan ook nooit, onder een voertuig dat enkel door een Hi-Lift wordt ondersteund. Gebruik altijd assteunen zodra de wagen op hoogte is.

Een Hi-Lift is een krachtig hulpmiddel voor de ervaren gebruiker die de geometrie van zijn wagen heeft aangepast en de risico’s begrijpt. Voor de occasionele offroader is een fleskrik met een goede plank eronder vaak een veiligere en praktischere keuze.

Zijn rocksliders en skidplates de investering waard voor gebruik in de Benelux?

De Benelux is geen Australische outback, maar de terreinen hier hebben hun eigen specifieke uitdagingen. Denk aan de diepe sporen en boomstronken in de Ardennen of de betonnen en rotsachtige obstakels in 4×4-parken. Is een volledige bepantsering van je 4×4 dan nodig? Het antwoord ligt in een slimme kosten-batenanalyse en prioritering.

Niet alle bescherming is even cruciaal. Voor typisch Benelux-gebruik zijn rocksliders de absolute topprioriteit. Ze beschermen de dorpels – een structureel en duur te herstellen deel van de carrosserie – tegen schade door boomstronken of bij het afglijden in een sleuf. Minstens zo belangrijk is dat ze, zoals we zagen, het enige veilige aangrijpingspunt zijn voor een Hi-Lift jack. Ze kunnen zelfs als een bewust pivot punt worden gebruikt om de wagen rond een krap obstakel te draaien.

Een praktijkvoorbeeld uit Luik illustreert dit perfect: een Land Rover Defender 110 gebruiker rapporteerde dat zijn rocksliders in 3 jaar Ardennen-gebruik 15 keer hebben gefungeerd als draaipunt bij het passeren van boomstronken, waarbij de carrosserie onbeschadigd bleef. De investering van €1.200 bespaarde hem naar schatting €4.000 aan plaatwerkreparaties. Direct na rocksliders komt de differentieelbescherming. Zoals eerder besproken, is dit het laagste en een van de kwetsbaarste punten.

Beschermplaten voor de motor, versnellingsbak en brandstoftank zijn van lagere prioriteit voor het meeste gebruik hier. Ze voegen gewicht toe en zijn enkel essentieel voor wie extreem rotsachtig terrein opzoekt. De conclusie is helder: investeer eerst in een goede set rocksliders en een differentieelbeschermer. Dat is 80% van de benodigde bescherming voor 20% van de kosten van een volledig pantser.

Analyseer uw voertuig nu met deze geometrische principes in het achterhoofd en maak een weloverwogen, stapsgewijs plan voor uw volgende aanpassing. Zo investeert u in prestaties en duurzaamheid, niet in reparaties.
