Waarom is de tussenbak het meest vergeten onderdeel bij onderhoudsbeurten?

Voor de doe-het-zelf-eigenaar die met trots de motorolie en filters van zijn 4×4 vervangt, is er vaak één mysterieus, metalen blok in het midden van het chassis dat angstvallig wordt genegeerd: de tussenbak. Het is het hart van het 4×4-systeem, maar wordt bij het standaard onderhoudsritueel vaak overgeslagen. Men volgt de basisregels, zoals het periodiek verversen van de olie, en hoopt op het beste. De algemene opvatting is dat zolang er geen vreemde geluiden zijn, alles wel in orde is.

Maar wat als de meest catastrofale defecten, die eindigen in een revisie van duizenden euro’s, niet door geleidelijke slijtage komen, maar door een fundamenteel onbegrip van de torsiekrachten en mechanische spanningen die het onderdeel moet verwerken? De waarheid is dat de meeste tussenbakken niet ‘verslijten’; ze worden vernield door enkele, vaak herhaalde, bedieningsfouten. Deze fouten zijn geen pech, maar het directe gevolg van het niet begrijpen van de fysica die aan het werk is onder uw voertuig.

Dit is geen standaard onderhoudsgids die u vertelt om de 20.000 kilometer uw olie te verversen. Als revisiespecialist neem ik u mee in de werkplaats. We gaan dieper in op de mechanische realiteit. We analyseren de geluiden, de trillingen en de fatale fouten. U leert niet alleen *wat* u moet doen, maar vooral *waarom*. Want alleen door de werking van dit ingenieuze maar kwetsbare systeem te doorgronden, kunt u de levensduur ervan echt garanderen en uzelf beschermen tegen onnodige en extreem dure reparaties.

In dit artikel ontleden we de meest voorkomende en kostbare fouten die eigenaren maken met hun tussenbak. Van de desastreuze gevolgen van rijden op droog asfalt tot de subtiele verschillen in olie die het verschil maken tussen een soepele werking en een volledig vastgelopen systeem. Maak u klaar voor een technische masterclass.

Waarom mag je part-time 4WD nooit inschakelen op droog asfalt?

Dit is de meest gemaakte en tegelijk meest destructieve fout. Een ‘part-time’ 4WD-systeem, zoals in veel klassieke jeeps en pick-ups, creëert een vaste mechanische verbinding tussen de voor- en achteras. Er is geen centraal differentieel om snelheidsverschillen op te vangen. Wanneer u een bocht maakt, leggen de binnenste en buitenste wielen een verschillende afstand af. Op een losse ondergrond (modder, zand, sneeuw) kunnen de wielen slippen om dit verschil te compenseren. Op droog, gripvast asfalt is dit onmogelijk.

Het resultaat is een enorme opbouw van mechanische spanning in de gehele aandrijflijn, bekend als wringspanning of ‘driveline bind-up’. De differentiëlen, aandrijfassen, en vooral de tandwielen en de ketting in de tussenbak, worden onder extreme torsiekracht gezet. Het voelt alsof de auto tegenwerkt in bochten en het kan leiden tot schokkende of bokkende bewegingen. Dit is geen klein ongemak; het is het geluid van uw aandrijflijn die letterlijk uit elkaar wordt getrokken. Elke meter die u zo rijdt, veroorzaakt exponentiële slijtage en kan uiteindelijk leiden tot gebroken tandwielen, een uitgerekte ketting of een volledig gescheurde tussenbakbehuizing.

Part-time 4WD is uitsluitend bedoeld voor situaties met beperkte tractie. Zodra u weer op een verharde weg komt, is het absoluut cruciaal om onmiddellijk terug te schakelen naar 2WD (2H). Het negeren van deze regel is de snelste weg naar een peperdure revisie.

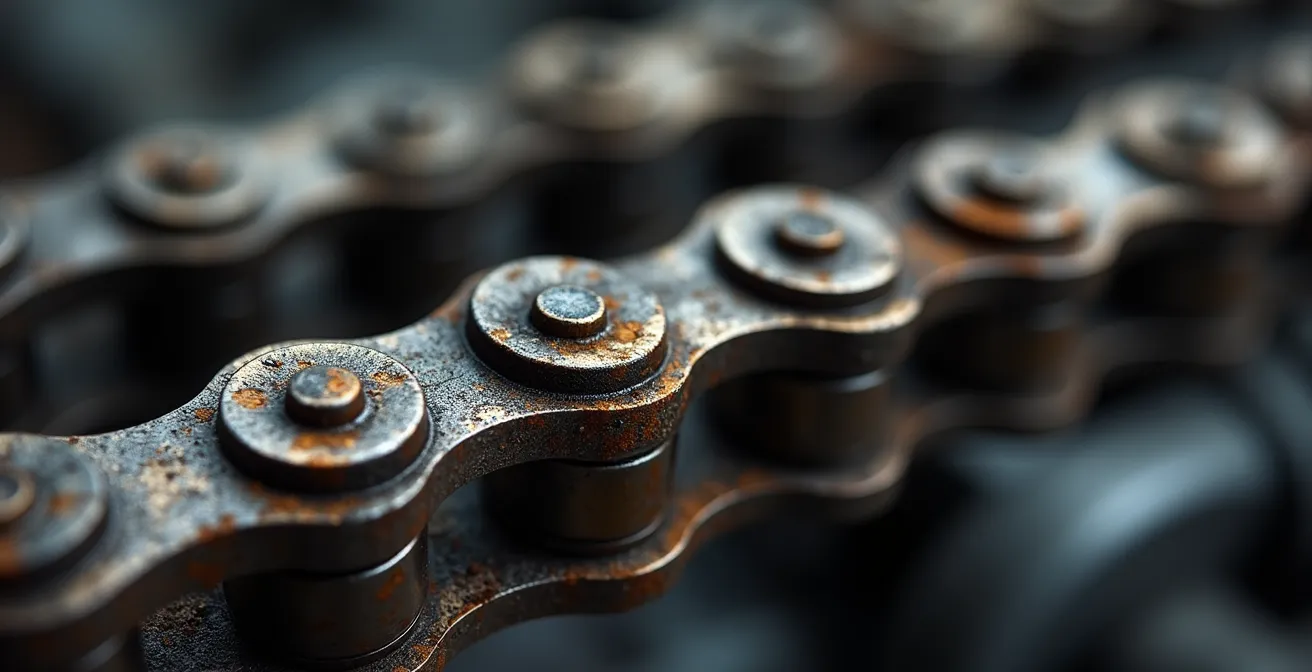

Hoe klinkt een uitgerekte ketting in je tussenbak?

Een van de meest voorkomende interne defecten in een tussenbak is een uitgerekte ketting. Deze ketting brengt de kracht over van de ingaande as naar de uitgaande as voor de voorwielaandrijving. Na verloop van tijd, en zeker bij verkeerd gebruik (zie vorig punt), kan de ketting oprekken. Het meest herkenbare symptoom is een ratelend of klapperend geluid, vooral bij acceleratie vanuit stilstand of bij het schakelen tussen voor- en achteruit. Het klinkt vaak alsof een fietsketting tanden overslaat op een tandwiel: een hard, mechanisch ‘klak-klak-klak’.

Dit geluid ontstaat doordat de opgerekte ketting speling krijgt en tegen de binnenkant van de tussenbakbehuizing slaat. In een vroeg stadium hoort u het misschien alleen bij een abrupte lastwissel. Naarmate de slijtage vordert, wordt het geluid constanter en luider. Een veelgehoorde misvatting is dat dit geluid “erbij hoort” bij een oudere 4×4. Dit is absoluut onjuist. Het is een duidelijk signaal van ernstige interne slijtage.

Het negeren van dit geluid is gevaarlijk. Een zwaar uitgerekte ketting kan uiteindelijk breken of de tandwielen (sprockets) waarop hij loopt volledig vernielen. Dit leidt tot een plotseling en volledig verlies van aandrijving. Als u een ratelend of overslaand geluid hoort, is het essentieel om een diagnose te stellen. Een specialist kan vaak via een test, zoals het opkrikken van een wiel en het controleren van de speling, vaststellen of de visco-koppeling of de ketting de oorzaak is.

ATF of Gear Oil: welke dure fout maken mensen vaak bij het vullen?

Dit is een technische fout die zelfs ervaren monteurs soms maken, met desastreuze gevolgen. De specificaties voor de olie in een tussenbak zijn extreem specifiek en variëren sterk per fabrikant en model. De twee hoofdtypen zijn Automatic Transmission Fluid (ATF) en Gear Oil (versnellingsbakolie, bv. GL-4/GL-5). Deze zijn absoluut niet onderling uitwisselbaar. De verkeerde olie gebruiken is geen klein foutje; het is een chemische aanval op de interne componenten.

ATF is een dunne olie met specifieke frictie-eigenschappen, ontworpen voor de lamellenkoppelingen en rembanden in een automatische transmissie. Gear Oil daarentegen is dikker en bevat ‘Extreme Pressure’ (EP) additieven (vaak op basis van zwavel en fosfor) om de extreme druk tussen de tanden van hypoïde tandwielen te weerstaan. De fout wordt vaak gemaakt omdat sommige tussenbakken ATF vereisen (bv. veel systemen met een automatische koppeling), terwijl andere, robuustere systemen specifieke Gear Oil nodig hebben.

De gevolgen van een verkeerde keuze zijn catastrofaal. Als u Gear Oil van het type GL-5, dat een hoog gehalte aan zwaveladditieven bevat, in een tussenbak giet die ontworpen is voor ATF of een GL-4 olie, zullen deze agressieve additieven de zachte metalen (brons, messing), zoals synchromesh-ringen of bussen, letterlijk ‘opeten’. Dit leidt tot schakelproblemen en metaalslijpsel in de olie. Omgekeerd, als u ATF gebruikt waar een dikke Gear Oil vereist is, biedt de olie onvoldoende bescherming tegen de extreme druk op de tandwielen, wat leidt tot oververhitting, putcorrosie (pitting) en uiteindelijk falende lagers en tandwielen.

Hieronder staat een vergelijking die de fundamentele verschillen duidelijk maakt, gebaseerd op een recente technische analyse van olietypes.

De schakelfout die je tandwielen verandert in metaalslijpsel

Naast het rijden in 4WD op asfalt, is er een andere, meer subtiele schakelfout die de tandwielen van uw tussenbak langzaam maar zeker vernielt: het schakelen tussen de modi (2H, 4H, 4L) terwijl het voertuig in beweging is, of zonder de juiste procedure te volgen. Moderne systemen zijn vaak ‘shift-on-the-fly’ en tolereren schakelen tussen 2H en 4H bij lage snelheden, maar de overgang naar lage gearing (4L) vereist bijna altijd een specifieke, strikte procedure.

Het schakelen naar 4L activeert een extra set tandwielen (een planetair stelsel) die de overbrengingsverhouding drastisch verlaagt voor maximaal koppel. Proberen deze massieve tandwielen in elkaar te laten grijpen terwijl de aandrijflijn nog draait, zelfs bij zeer lage snelheid, is alsof u twee draaiende slijpschijven tegen elkaar probeert te duwen. Het resultaat is een afschuwelijk, krakend geluid, wat het geluid is van de tanden die letterlijk van uw tandwielen worden afgeslepen. Dit creëert metaalslijpsel dat de olie vervuilt en vervolgens als schuurpapier door de lagers en andere gevoelige onderdelen van de tussenbak circuleert.

Het correcte schakelprotocol is geen aanbeveling, het is een mechanische noodzaak. Voor de meeste systemen, vooral bij het inschakelen van 4L, geldt:

1. Breng het voertuig tot een volledige stilstand.
2. Zet de hoofdversnellingsbak in Neutraal (N).
3. Schakel de tussenbak resoluut en zonder aarzeling van 4H naar 4L.
4. Zet de hoofdversnellingsbak weer in Drive (D) of de eerste versnelling.

Bovendien, zoals een ervaren gebruiker in een discussie van een Nederlandse 4×4 gebruikersgroep opmerkt, is het gebruik van 4L op zich al een belasting: “Het is NIET aan te raden om (scherpe) bochten te maken in de 4L vanwege de kracht op de aandrijving (torsie) door de lage gearing.”

Wat doe je als je elektronische 4×4-knop niet meer reageert in de modder?

Vastzitten in de modder in de Belgische Ardennen is al stressvol genoeg, maar de paniek wordt compleet wanneer u op de 4WD-knop drukt en er… niets gebeurt. Bij moderne 4×4’s wordt de tussenbak vaak aangestuurd door een elektromotor (een ‘shift motor’) en een regeleenheid. Hoewel dit comfortabel is, voegt het een laag complexiteit en potentiële storingspunten toe, precies op het moment dat u de mechaniek het hardst nodig heeft.

Wanneer de knop niet reageert, zijn er een paar mogelijke oorzaken. Het kan een simpele zekering zijn, een defecte schakelaar, of, waarschijnlijker, een probleem met de aanstuurmotor zelf. Deze motoren bevinden zich onder de auto en zijn blootgesteld aan water, modder en corrosie. Vaak is de oorzaak een slecht elektrisch contact of een vastgelopen motor door vuil. In zo’n noodsituatie, waar u direct tractie nodig heeft, kunt u een noodprocedure proberen.

Een “harde reset” kan soms helpen om de regeleenheid te dwingen de positie opnieuw te proberen in te leren. Volg een logische reeks stappen in plaats van willekeurig op knoppen te drukken. Het is belangrijk om de auto eerst tot rust te laten komen en het systeem de kans te geven zichzelf te herinitialiseren. Als dat niet werkt, en u hoort de motor helemaal niet proberen te schakelen, is de kans groot op een elektrisch of mechanisch defect aan de shift motor zelf. In sommige gevallen kan een welgemikte tik met een hamer op de behuizing van de shift motor hem net genoeg losmaken om nog één keer te schakelen, maar dit is een laatste redmiddel.

Klikken of trillen: welk geluid wijst op welk probleem?

Geluiden en trillingen vanuit de aandrijflijn zijn de taal van mechanische problemen. Als specialist leer je deze te interpreteren. Een ‘klikkend’ geluid is fundamenteel anders dan een ‘zingende’ toon of een ‘bonkende’ trilling. Het correct diagnosticeren van het geluid is de eerste stap naar een effectieve reparatie. Een veelvoorkomend probleem is dat symptomen van de tussenbak worden verward met die van de versnellingsbak of differentiëlen.

Een klikkend of ratelend geluid dat toeneemt bij acceleratie, duidt vaak op een probleem met een ketting of tandwielen, zoals een uitgerekte ketting die tanden overslaat. Een zingend of jankend geluid dat in toonhoogte stijgt met de snelheid van het voertuig, wijst bijna altijd op versleten lagers. De secundaire aslagers zijn hier vaak de boosdoener. Dit geluid kan constant aanwezig zijn en stopt of verandert soms wanneer u de koppeling intrapt. Een bonkend geluid of een harde ‘klak’ bij het inschakelen van een versnelling of bij het accelereren vanuit stilstand kan duiden op overmatige speling in de aandrijflijn, bijvoorbeeld door versleten kruiskoppelingen (U-joints) in de aandrijfassen, maar kan ook in de tussenbak zelf zitten.

Een reparatie uitstellen is altijd een slecht idee. Een zingend lager dat tijdig wordt vervangen, is een relatief betaalbare reparatie. Wachten tot het lager volledig desintegreert, kan leiden tot schade aan de as en de behuizing, waardoor de kosten voor een revisie aanzienlijk stijgen. Zoals een specialist van Euro Transmissie aangeeft, kunt u meestal binnen 1 werkdag weer doorrijden met een gerepareerde tussenbak als u er op tijd bij bent.

De volgende tabel, gebaseerd op de expertise van specialisten in bakrevisie, helpt bij het stellen van een eerste diagnose.

Hoe voel je het verschil tussen onbalans in de wielen en een versleten tussenbak?

Een trilling in de auto is een veelvoorkomend en frustrerend probleem. De twee meest voorkomende oorzaken zijn onbalans in de wielen en een probleem in de aandrijflijn, zoals de tussenbak. Het onderscheid voelen is cruciaal voor een juiste diagnose en voorkomt dat u onnodig uw wielen laat balanceren terwijl het probleem veel dieper ligt.

Een onbalans in de wielen veroorzaakt een trilling die direct gerelateerd is aan de rotatiesnelheid van de wielen. Het is een cyclische, hoogfrequente trilling die begint bij een bepaalde snelheid (vaak rond de 80-90 km/u) en erger wordt naarmate de snelheid toeneemt. U voelt deze trilling doorgaans het sterkst in het stuur (bij onbalans in de voorwielen) of in de stoel en de vloer (bij onbalans in de achterwielen). Belangrijk is dat deze trilling aanwezig is bij een constante snelheid en niet significant verandert wanneer u accelereert of gas loslaat.

Een trilling die afkomstig is van de tussenbak heeft een heel ander karakter. Deze is vaak gerelateerd aan de belasting (koppel) op de aandrijflijn, niet zozeer aan de snelheid. Het voelt meer aan als een laagfrequent, schuddend of brommend geluid dat optreedt of verergert wanneer u accelereert. Wanneer u het gas loslaat, kan de trilling verminderen of verdwijnen. U voelt dit type trilling doorgaans in het midden van de auto, rechtstreeks vanuit de vloer of de middenconsole. Het kan gepaard gaan met de geluiden die we in de vorige sectie hebben besproken, zoals janken of bonken.

De ultieme test is eenvoudig: als de trilling het sterkst is bij een constante hoge snelheid op de snelweg, denk dan eerst aan uw wielen en banden. Als de trilling vooral optreedt bij het optrekken, heuvelop rijden of het trekken van een aanhanger, dan is de kans groot dat de oorzaak in de aandrijflijn ligt, met de tussenbak als een van de hoofdverdachten.

Wanneer en hoe gebruik je lage gearing (low range) voor veiligheid en kracht?

De lage gearing, of ‘low range’ (4L), is de superkracht van uw 4×4. Het inschakelen ervan verandert uw voertuig van een transportmiddel in een onstuitbare machine voor het zware werk. Het is echter geen functie die u lichtzinnig gebruikt. Het correcte gebruik van 4L is essentieel voor zowel de veiligheid van de bestuurder als de levensduur van de aandrijflijn. De lage gearing activeert een extra tandwielset in de tussenbak die de overbrengingsverhouding drastisch verandert. Zoals Saris 4×4 uitlegt, zorgt de lage gearing volgens Saris 4×4 voor een snelheidsvermindering van ongeveer 40% en tegelijkertijd een koppeltoename van 40%. Dit geeft u maximale trekkracht en controle bij zeer lage snelheden.

Wanneer gebruikt u 4L? Uitsluitend in situaties die een combinatie van extreem lage snelheid en maximaal koppel vereisen. Denk hierbij aan:

• Het beklimmen of afdalen van zeer steile, onverharde hellingen.
• Het rijden door diepe modder, zwaar zand of diepe sneeuw.
• Het trekken van een zware last uit een moeilijke positie (bijvoorbeeld een boot van een steile trailerhelling).
• Zeer technisch terreinrijden waarbij u over grote rotsen of obstakels moet ‘kruipen’.

Het is absoluut verboden om 4L te gebruiken op verharde wegen of bij snelheden boven de 20-30 km/u. De motor zal snel overtoeren en de immense krachten op de aandrijflijn zijn, zoals eerder besproken, destructief op een ondergrond met veel grip.

Het correcte gebruik omvat een strikt protocol. Bij het afdalen van een steile helling schakelt u 4L en de eerste versnelling (of ‘D’ bij een automaat) in en laat u de motorrem het werk doen. U hoeft de remmen nauwelijks aan te raken, wat oververhitting voorkomt en maximale controle biedt. Bij het klimmen zorgt de lage gearing ervoor dat u met minimaal gas en zonder de koppeling te belasten een constant en hoog koppel heeft om de helling te overwinnen. Het is de ultieme tool voor controle, kracht en veiligheid in extreme omstandigheden.

Het doorgronden van de mechanische principes van uw tussenbak is de enige duurzame vorm van onderhoud. Door de krachten te respecteren, de juiste vloeistoffen te gebruiken en de schakelprotocollen te volgen, verandert u van een passieve eigenaar in een bewuste en bekwame bestuurder die de levensduur van zijn voertuig actief verlengt en dure reparaties voorkomt.
